FBGA-0.5X660(14X18)

FBGA-0.5X660(14X18)

采用一次性开模成型品质好,寿命10万次以上
描述

       详情说明

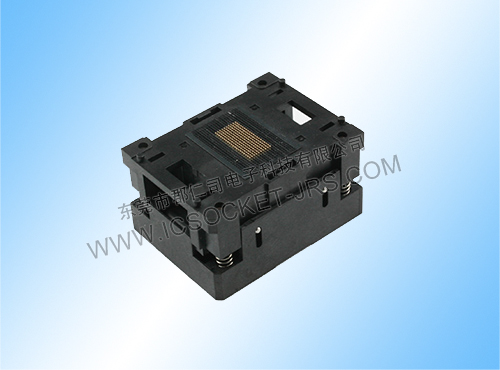

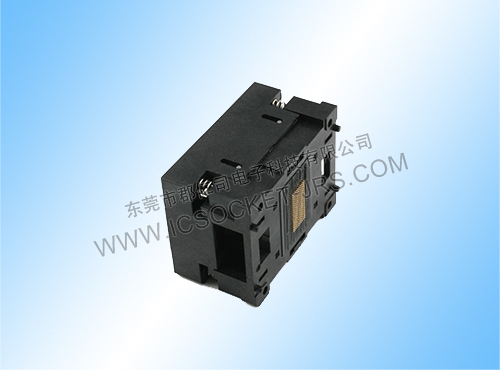

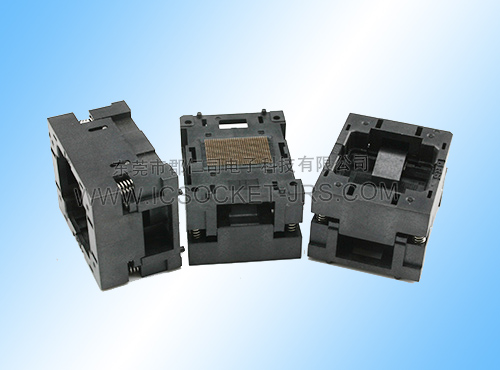

产品图片







产品参数


编号 pin数 pin距 备注
BGA132-1.0X165(12X18) 165 1 此系列产品可根据芯片范围内增减端子PIN数.
BGA152-1.0X165(14X18) 165 1
EMMC-0.5X196(11.5X13) 196 0.5
EMMC-0.5X196(12X16) 196 0.5
EMMC-0.5X196(12X18) 196 0.5
EMMC-0.5X196(14X18) 196 0.5
EMCP-0.5X200(11.5X13) 200 0.5
EMCP-0.5X200(12X13.5) 200 0.5
EMCP-0.5X200(12X16) 200 0.5
FBGA-0.5X660(14X18) 660 0.5
绝缘电阻 耐电压 接触电阻 使用温度
DC100V 1000兆欧以上 AC100V在1分钟内无异常 测定电流10mA开放端电压20mV以下,50毫欧以下(初始) -50℃~+150℃
使用寿命 操作力 外壳材料 端子 弹簧
10000次(机械) 3公斤大 PEI,PES 铍铜,选择性镀金,镀镍底覆盖 不锈钢,钝化


产品性能


绝缘阻抗 DC100V 1000MΩ以上
耐 电 压 AC100V在一分钟内无异常
接触阻抗 测定电流10mA开放端电压20mV以下,20mΩ以下
使用温度 -50°C~+150°C
使用寿命 100000次以上


材质和组件


测 试 座 PEI
端子内层 铍铜
端子表面选择性镀金,镀镍底覆盖




       性能介绍



芯片尺寸

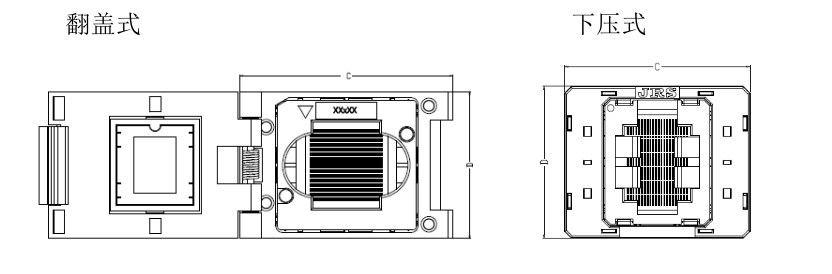

  • 测试座尺寸

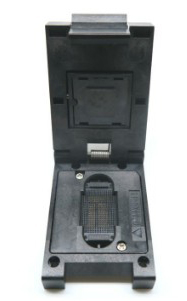

    BGA翻盖

    所有限位框可更换,支持不同大小IC1。
    1.此款座子为翻盖弹片结构,采用一次性开模成型,品质好,寿命10万次以上
    2.两种方式(1)顶板接触(2)焊接
    3.高精度限位框可更换,兼容不同大小的IC
    4.采用浮板结构,有效保护针
    5.支持pin距0.4 0.5 0.65 0.8 1.0 PIN数960。

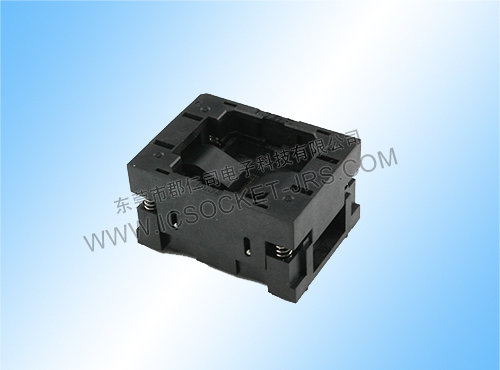

    BGA下压

    1.此款座子为下压弹片结构,采用一次性开模成型,品质好,寿命10万次以上
    2.座子和PCB板有两种连接方式一种接触方式一种焊接
    3.高精度限位框可更换,兼容不同大小的IC
    4.采用浮板结构,有效保护针
    5.支持pin距0.4 0.5 0.65 0.8 1.0 PIN数960

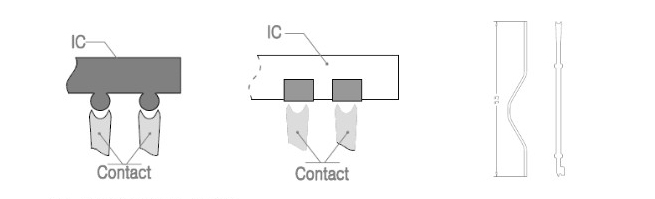

    端子接触方式

    ● 芯片有锡球或无锡球都可以接触

    ● 双触点式设计,接触稳定

    ● 端子采用折弯设计,更灵活.寿命见长:

    ● 信号通路短,传输损耗低,能测试高达3.2GHz射频信号

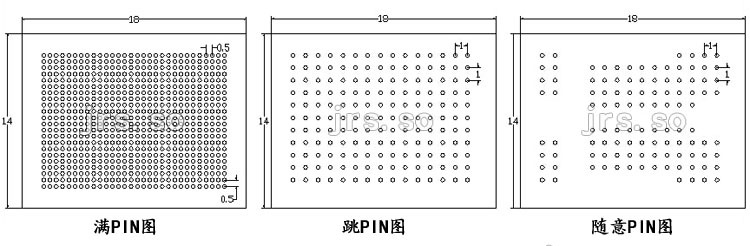

    PIN值

    1:只要是0.4、0.5、0.65、0.8、1.0间距的1C都可以使用我们的座子。

    2:满PIN座子可以兼容多型号IG,但不能保证能使用,跟据自己的需要来装针,这样100%能用。

    上图的意思是,只要是0.5或反5的倍数都可以使用,可按照你的1C装针


    注意事项

    •此款座子有翻盖弹片/下压弹片两种结构,采用一次性开模成型,品质好,寿命10万次以上。

    *座子和PCB板有两种连接方式:
    1接触(顶板式,*完全取代探针结构测试座)
    2焊接

    •采用浮板结构,有效的保护针,针的特殊头形突起能刺破锡球的氧化层而不会损伤锡球。



    对于1C有球无球都能测试
